Спецификация PNL-A2-V50HL v.9.5.7
| МАТРИЦА | | Тип | 1/2.7'' Aptina CMOS (AR0237) | | Эффективные пиксели | | | Система сканирования | Прогрессивная развёртка | | Разрешение | AHD-H(М): 1920x1080, 1280х720; CVBS: 960x576 | | Мин. чувствительность | 0.01 люкс (F1.2) | | Электронный затвор | |
| СИГНАЛ | | Отношение сигнал/шум | ≥50 дБ | | Видеовыходы | AHD/CVBS(BNC) комбинированный | | Дистанция передачи сигнала | AHD: до 500 м, CVBS: до 100 м | | Синхронизация | Внутренняя |
| ОБЪЕКТИВ | | Тип | Вариофокальный | | Фокусное расстояние | 5-50 мм |
| ИК-ПОДСВЕТКА | | Количество ИК-диодов | 36 (Ø=8 мм) | | Дальность подсветки | 60 м | | Длина волны | 850 нм |
| ЦИФРОВЫЕ ФУНКЦИИ | | DSP-процессор | NextChip (NVP2441H) | | OSD-меню | Управление с помощью джойстика на кабеле | | Баланс белого | ATW/AWC/AWB/Авторежимы/Ручная настройка | | Компенсация засветки | BLC/HSBLC/Выкл. | | АРУ | 0-15 (выбор уровня) | | Параметры изображения | Чёткость, Яркость | | Функция день/ночь | Цвет/ЧБ/Авто/Внеш.источник (Механический ИК-фильтр) | | Динамический диапазон | Вкл./Выкл. (D-WDR) | | Фильтр шумоподавления | Вкл./Выкл. (2DNR, 3DNR) | | Антитуман | Вкл./Выкл. (DEFOG) | | Накопление заряда | x2-x30 (Sens-up) | | Дополнительно | Коррекция битых пикселей (DPC), Подстройка под монитор, Стоп-кадр, Зеркалирование, Негатив, Детектор движения, Маскирование, Скрытые тёмных углов (LSC), Smart-IR, IR PWM |
| ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ | | Напряжение питания | DC 12 В | | Потребляемый ток | 1 А | | Класс защиты | IP-66 (встроенная грозозащита) | | Температура эксплуатации | -45...+50°С (встроенный обогреватель) | | Температура хранения | -20...+50°С | | Максимальная влажность | 95% | | Габаритные размеры | 340x91x104 мм | | Масса | 1.34 кг |
|
Файлы для загрузки PNL-A2-V50HL v.9.5.7
|
|
Описание PNL-A2-V50HL v.9.5.7

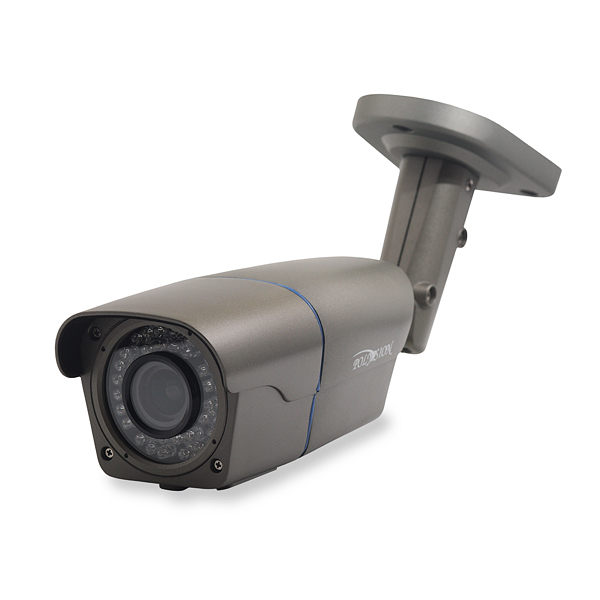

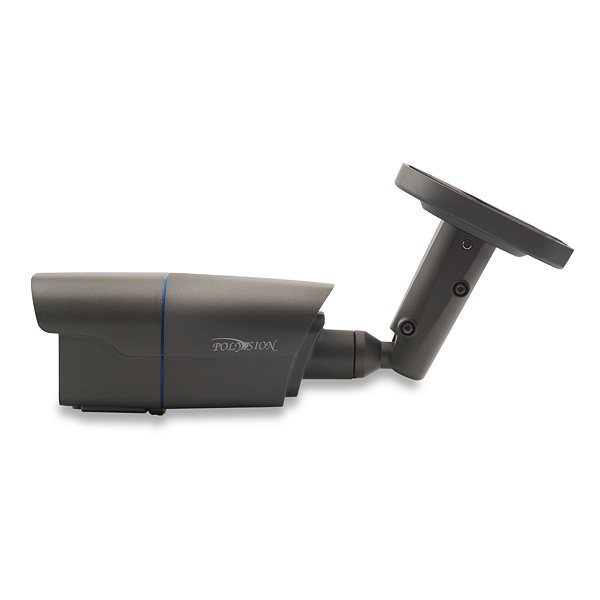

Уличная периметральная AHD-видеокамера PNL-A2-V50HL v.9.5.7 dark с ИК-подсветкой, вариофокальным объективом 5-50 мм, грозозащитой и обогревателем торговой марки «Polyvision».
Основой устройства является КМОП-матрица 1/2.7'' Aptina CMOS (AR0237). Это 2.4 Мп матрица, позволяющая вплотную приблизится к светочувствительности ПЗС-матриц такого же класса. За обработку изображения отвечает процессор NextChip – NVP2441H, имеющий на борту все необходимые функции для оптимизации работы камеры под конкретные условия наблюдения. Для этого процессор имеет несколько режимов баланса белого, цифровые фильтры шумоподавления 2 и 3 DNR, расширенный динамический диапазон D-WDR, несколько режимов компенсации встречных засветок BLC и HSBLC, а также функцию «Антитуман (Defog)». Настройка камеры осуществляется через OSD-меню с помощью специального джойстика на кабеле.
Встроенный ИК-фильтр блокирует инфракрасный свет в дневное время для повышения качества изображения. В ночное время этот фильтр убирается, чтобы использовать более широкий спектр излучения для видеонаблюдения, и вместе с интеллектуальной ИК-подсветкой (до 60 м) обеспечивает контроль за объектом даже в полной темноте.
Корпус камеры изготовлен из металла и имеет класс защиты от пыли и влаги IP-66.
Переключение между режимами AHD-H/AHD-M/СVBS(960H) осуществляется следующими действиями:
AHD-H/CVBS - зажатие джойстика в левом положении в течение 5-7 сек.
AHD-H/AHD-M - зажатие джойстика в верхнем положении в течение 5-7 сек.
AHD-H - зажатие джойстика в правом положении в течение 5-7 сек.
PAL/NTSC - зажатие джойстика в нижнем положении (в сторону кабеля питания) в течение 5-7 сек.
Для корректной работы модуля грозозащиты обязательно заземлите устройство!
|
