Спецификация PN21-M1-B3.6IR-AHD rev.B (снято с производства)
| МАТРИЦА | | Тип | 1/4" Omnivision CMOS (OV9712) | | Эффективные пиксели | 1305(Г) х 1049(В) | | Система сканирования | Прогрессивная развёртка | | Разрешение | AHD: 1280x720 (720p)/CVBS: 1000 ТВЛ | | Мин. чувствительность | 0.001 люкс | | Электронный затвор | Авто |
| СИГНАЛ | | Отношение сигнал/шум | ≥50 дБ | | Видеовыходы | AHD(BNC)/CVBS(BNC) - переключение проводами | | Дистанция передачи сигнала | AHD: до 500 м, CVBS: до 100 м | | Синхронизация | Внутренняя |
| ОБЪЕКТИВ | | Тип | Фиксированный мегапиксельный | | Фокусное расстояние | 3.6 мм |
| ИК-ПОДСВЕТКА | | Количество ИК-диодов | 24 | | Дальность подсветки | 20 м | | Длина волны | 850 нм |
| ЦИФРОВЫЕ ФУНКЦИИ | | DSP-процессор | NextChip (NVP2431H) | | OSD-меню | Нет | | Баланс белого | AWB | | Компенсация засветки | BLC | | АРУ | AGC | | Функция день/ночь | Авто (механический ИК-фильтр) | | Динамический диапазон | D-WDR | | Фильтр шумоподавления | 3DNR |
| ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ | | Напряжение питания | DC 12 В | | Потребляемый ток | 500 мА | | Класс защиты | IP-66 | | Температура эксплуатации | -40...+50°С | | Температура хранения | -20...+60°С | | Максимальная влажность | 95% | | Габаритные размеры | 60(Ø)х150 мм | | Масса | 0,46 кг |
|
|
|
|
Описание PN21-M1-B3.6IR-AHD rev.B (снято с производства)

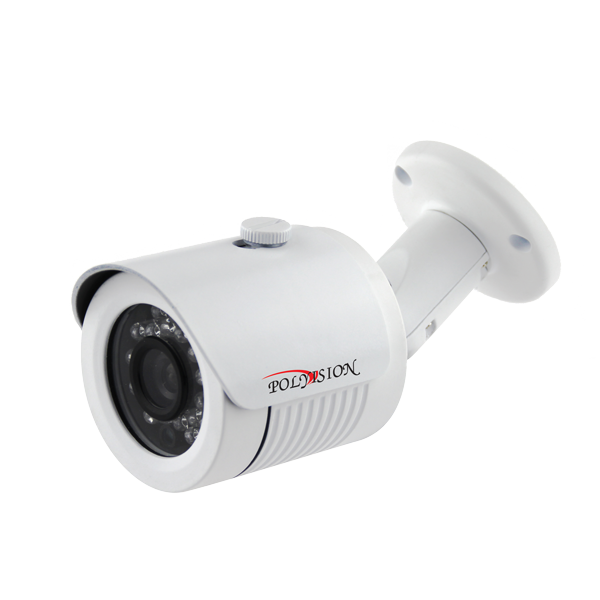

Уличная AHD-видеокамера с ИК-подсветкой PN21-M1-B3.6IR-AHD rev.B и фиксированным мегапиксельным объективом 3.6 мм торговой марки «Polyvision».
Основой устройства является КМОП-матрица 1/4" Omnivision CMOS (OV9712). Это 1.3 Мп матрица, созданная по технологии Exmor, позволяющая вплотную приблизится к светочувствительности ПЗС-матриц такого же класса. За обработку изображения отвечает процессор NextChip – NVP2431H, имеющий на борту все необходимые функции для оптимизации работы камеры под конкретные условия наблюдения. Для этого процессор имеет несколько режимов баланса белого, цифровой фильтр шумоподавления 3DNR, расширенный динамический диапазон D-WDR, режим компенсации встречных засветок BLC.
Встроенный ИК-фильтр блокирует инфракрасный свет в дневное время для повышения качества изображения. В ночное время этот фильтр убирается, чтобы использовать более широкий спектр излучения для видеонаблюдения, и вместе с интеллектуальной ИК-подсветкой (до 20 м) обеспечивает контроль за объектом даже в полной темноте.
Корпус камеры изготовлен из металла и имеет класс защиты от пыли и влаги IP-66.
|
