Спецификация PD-A2-B3.6 v.2.5.1
| МАТРИЦА | | Тип | 1/2.8’’ Sony Exmor CMOS (IMX322) | | Эффективные пиксели | 1984(Г)X1105(В) | | Система сканирования | Прогрессивная развёртка | | Разрешение | AHDH:1920x1080 (1080p), AHDM: 1280x720 (720p), CVBS: 1000 ТВЛ | | Мин.чувствительность | 0.001 люкс (Sens-up x30) | | Электронный затвор | Авто/FLK/1/60(1/50)-1/50000 сек/x2-x30 |
| СИГНАЛ | | Отношение сигнал/шум | ≥50 дБ | | Видеовыходы | AHDH/AHDM/CVBS(BNC) переключение проводами | | Дистанция передачи сигнала | AHD: до 500 м, CVBS: до 100 м | | Синхронизация | Внутренняя |
| ОБЪЕКТИВ | | Тип | Фиксированный мегапиксельный | | Фокусное расстояние | 3.6 мм |
| ИК-ПОДСВЕТКА | | Количество ИК-диодов | 24 (Ø=5 мм) | | Дальность подсветки | 20 м | | Длина волны | 850 нм |
| ЦИФРОВЫЕ ФУНКЦИИ | | DSP-процессор | NextChip (NVP2441H) | | OSD-меню | Управление через регистратор (Coax) | | Баланс белого | ATW/AWC/AWB/Авторежимы/Ручная настройка | | Компенсация засветки | BLC/HSBLC/Выкл. | | АРУ | 0-15 (выбор уровня) | | Параметры изображения | Чёткость, Яркость | | Функция день/ночь | Цвет/ЧБ/Авто/Внеш.источник (Механический ИК-фильтр) | | Динамический диапазон | Вкл./Выкл. (D-WDR) | | Фильтр шумоподавления | Вкл./Выкл. (2DNR, 3DNR) | | Антитуман | Вкл./Выкл. (DEFOG) | | Накопление заряда | x2-x30 (Sens-up) | | Дополнительно | Коррекция битых пикселей (DPC), Подстройка под монитор, Стоп-кадр, Зеркалирование, Негатив, Детектор движения, Маскирование, Скрытые тёмных углов (LSC), Smart-IR, IR PWM |
| ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ | | Напряжение питания | DC 12 В | | Потребляемый ток | 500 мА | | Класс защиты | IP-66 | | Температура эксплуатации | -40...+50°С | | Температура хранения | -20...+50°С | | Максимальная влажность | 95% | | Габаритные размеры | 94(Ø)х69 мм | | Масса | 0,44 кг |
|
Файлы для загрузки PD-A2-B3.6 v.2.5.1
|
|
Описание PD-A2-B3.6 v.2.5.1

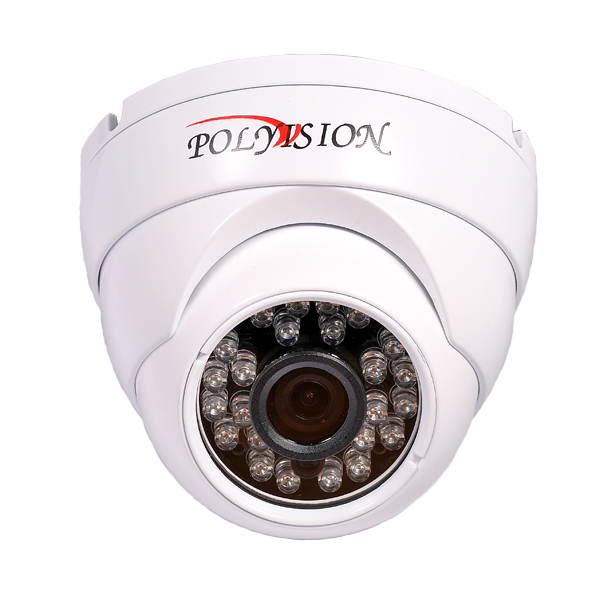

Уличная AHD-видеокамера PD-A2-B3.6 v.2.5.1 с ИК-подсветкой фиксированным объективом 3.6 мм торговой марки «Polyvision».
Основой устройства является КМОП-матрица SONY (IMX322). Это 2.4 Мп матрица, созданная по технологии Exmor, позволяющая вплотную приблизится к светочувствительности ПЗС-матриц такого же класса. За обработку изображения отвечает процессор NextChip – NVP2441H, имеющий на борту все необходимые функции для оптимизации работы камеры под конкретные условия наблюдения. Для этого процессор имеет несколько режимов баланса белого, цифровые фильтры шумоподавления 2 и 3 DNR, расширенный динамический диапазон D-WDR, несколько режимов компенсации встречных засветок BLC и HSBLC, а также функцию «Антитуман (Defog)». Настройка камеры осуществляется через OSD-меню через регистратор с поддержкой функции Coax.
Встроенный ИК-фильтр блокирует инфракрасный свет в дневное время для повышения качества изображения. В ночное время этот фильтр убирается, чтобы использовать более широкий спектр излучения для видеонаблюдения, и вместе с интеллектуальной ИК-подсветкой (до 20 м) обеспечивает контроль за объектом даже в полной темноте.
Корпус камеры изготовлен из металла и имеет класс защиты от пыли и влаги IP-66.
Выбор типа видеосигнала на выходе выбирается проводами:
AHDH - разомкнуты все
AHDM - замкнуты белый и чёрный
CVBS (960H) - замкнуты зелёный и чёрный
|
